Aruba 340 AP无线接入点系列
拥有卓越性能的802.11ac Wave 2无线接入点， 配有双5 GHz和多千兆以太网支持
Aruba 340 系列接入点为数字化工作场所内的移动设备和 应用程序提供最快802.11ac千兆位数据速度和卓越的用户 体验。这些接入点采用符合802.3bz标准的集成HPE智能 速率多千兆以太网端口，可消除有线 瓶颈，具备无与伦比 的无线性能和容量优势。在有需要时，340系列独特而灵 活的双5GHz体系结构可 将5GHz容量提高一倍，并且不受 任何影响或限制。
借助Aruba先进的ClientMatch技术，340系列可以自动检测和分 类支持802.11ac Wave 2的移动设备。这使得ClientMatch能够将 支持Wave 2的设备自动分组到单个Wave 2射频中，从而实现多 用户MIMO的性能优势，而不会受到速度较慢的802.11ac和传统
802.11n移动设备的不利影响。这意味着，网络容量和网络效率 将得以增加和提高。
在5 GHz频段1 2,166 Mbps和2.4 GHz频段800 Mbps的最大数据 速 率下（双频模式下为3.0 Gbps，双5 GHz模式下为4.3 Gbps），340系列接入点配备了一流的新一代802.11ac Wi-Fi基础设 施，是 适用于演讲厅、礼堂、公共场所和高密度办公环境的理想 产品。
这些高性能、高密度的340系列802.11ac接入点支持高达160MHz 的信道带宽（VHT160）和4个空间流（4SS），适用于SU和MU- MIMO通信。
340 系列接入点集成了低功耗蓝牙（ BLE ）射频技术，可用作Aruba信标，用于先进的定位、室内寻路以及启用基于邻近的推 送通知服务。利用集成信标射频，还可在大型Aruba信标网络中 远程管理用电池供电的信标及其他独立信标。其能够帮助企业利用移动环境，开发可提升用户体验的应用程序，并增加组织的无线网络的价值。
独特优势
· 统一标准接入点——有无控制器皆可部署
- 340系列接入点可以部署在基于控制器（ArubaOS）或无 控制器（InstantOS）的模式中
·双射频4x4 802.11ac接入点，支持多用户MIMO（wave 2）
- 在5 GHz频段（采用4SS/VHT80或2SS/VHT160客户端）， 支持每个射频的速率高达 2,166 Mbps ，在 2.4 GHz 频段（采用4SS/VHT40客户端），支持速率高达800 Mbps。
- 天线极化分集（固定），可优化射频性能
·支持可选双 5 GHz 模式，其中 2.4 GHz射频转换为第二个 5
GHz射频
- 两个5 GHz射频提供全面覆盖，性能和容量翻了一番
- 与竞品解决方案不同，340系列将两个5 GHz发射器隔离， 以获得更高的性能
- 基于系统范围内的容量和负载，转换可以是手动/固定式， 也可以是自动和动态式（软件控制，机罩下）
· HPE 智能速率上行链路以太网端口（E0）
- 支持高达 2.5 Gbps 的 NBase-T 和符合 IEEE 802.3bz 标准 的以太网兼容性
- 向后兼容 100/1000Base-T
· 两个以太网端口之间无中断的以太网供电故障切换
· 内置低功耗蓝牙（BLE）射频技术
- 通过启用 BLE 的移动设备同时接收来自多个 Aruba 信标的 信号，实现基于位置的服务
- 与 Aruba 资产标签结合使用，可启用资产跟踪
· 高级蜂窝网共存（ACC）
- 最大限度地减少 3G/4G 蜂窝网络、分布式天线系统和商用 小型蜂窝 / 毫微微蜂窝设备的干扰
· 统一通信应用程序的服务质量
- 支持针对统一通信应用程序的优先级处理和策略执行，包 括带有加密视频会议、语音、聊天和桌面共享功能的商用 版 Skype
· Aruba AppRF 技术利用深度包检测对 1500 多个企业应用程 序或应用程序组进行分类和阻止、优先排序或限制带宽
· 一流的射频管理
- 集成 AirMatch 技术可管理 2.4 GHz 和 5 GHz 射频频段， 并主动优化射频环境，包括信道宽度、信道选择和发射功率
- 自适应射频管理（ARM）技术实现了无线传输时间公平性， 并确保接入点避开所有射频干扰源，建立可靠、高性能的 无线局域网
· 频谱分析
- 频谱分析仪能够兼时或专门进行无线监视，可远程扫描 2.4
GHz 和 5 GHz 射频频段，识别从 HT20 到 VHT160 操作的 射频干扰源
· Aruba 安全核心
- 设备保证：使用可信平台模块（TPM）来安全存储凭证和 密钥以及安全启动
- 集成无线入侵防护 2 提供威胁防护和缓解功能，并且无需 使用单独的射频传感器和安全设备
- IP 信誉和安全服务识别、分类和阻止恶意文件、URL 和 IP，
针对先进的网络威胁提供全面防护
- 使用 SecureJack，可用于有线以太网通信的安全隧道
· 智能功率监测（IPM）
- 使得接入点能够持续监视和报告其实际功耗，并根据设备 可用的功率自主决策来禁用某些功能
- 可软件配置，按特定顺序禁用功能。默认情况下，对于 340 系列接入点，在接入点功耗超过可用功率预算时，将首先 关 闭 USB 接口
选择操作模式
Aruba 340 系列接入点提供多种部署和运行模式，以满足您独特 的 管理和部署要求：
· 340 系列接入点为统一标准接入点，支持基于控制器和无控 制器的部署模式，实现最大的灵活性。
· 基于控制器的模式——与 Aruba 移动控制器结合使用时， Aruba 340 系列接入点可提供集中式配置、数据加密、策略 实施和网 络服务，以及分布式和集中式流量转发功能。
· 无控制器（Instant）模式——在 Instant 模式下，控制器功 能在接入点集群中被虚拟化。随着网络的增长和 / 或要求的 变化，Instant 部署可轻松迁移到基于控制器的模式中。
· 远程接入点（RAP）模式用于部署分支机构
· 无线监视器（AM）2 用于无线 IDS、欺诈检测和遏制
· 专用或混合频谱分析仪（SA）2 用于识别射频干扰源
· 确保企业网状网络或点的安全 对于跨多个站点的大型设施， Aruba Activate 服务通过自动化设备配置、固件升级和库存 管理，显著缩短部署时间。利用 Aruba Activate，Instant 接 入点可从工厂发货到任何地点，并在启动后自 行进行配置。
规格
硬件版本

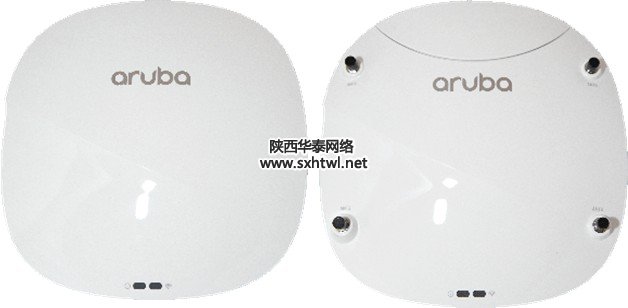

· AP-344：外置天线模式
·AP-345：内置天线模式
Wi-Fi 射频规格
· 接入点类型：室内，双射频，5 GHz 802.11ac 4x4 MIMO
和 2.4 GHz 802.11n 4x4 MIMO
- 除此之外，2.4 GHz 频段还支持所有 802.11ac 功能（专有扩 展）
· 可软件配置的双射频，支持：
- 双射频模式：5 GHz（射频 0）和 2.4 GHz（射频 1）
- 双 5 GHz 模式：高 5 GHz（射频 0）和低 5 GHz（射频 1）
·5 GHz：
- 四个空间流单用户（SU）MIMO，可对单个 4SS VHT80 或
2SS VHT160 客户端设备实现最高 1,733 Mbps 无线数据速率
- 四个空间流多用户（MU）MIMO，可对最多四个支持 1SS
或两个支持 2SS MU-MIMO 的客户端设备实现最高 1,733
Mbps 无线数据速率
- 在使用 1024-QAM 调制（专有扩展）时，峰值数据速率增 加到 2,166 Mbps
·2.4 GHz：
- 四个空间流单用户（SU）MIMO，可对单个 4SS HT40 客
户端设备实现最高 600 Mbps 的无线数据速率，对单个
4SS VHT40 设备（专有扩展）实现最高 800 Mbps 的无线 数据速率；
· 每个射频最多支持 256 台关联的客户端设备，每个射频最多 支持 16 个 BSSID
· 支持的频段（适用各国家 / 地区特定的限制）：
2.400 至 2.4835 GHz
5.150 至 5.250 GHz3
5.250 至 5.350 GHz3
5.470 至 5.725 GHz4
5.725 至 5.850 GHz4
· 可用信道：取决于配置的监管区域
· 动态频率选择（DFS）优化了对可用射频频谱的使用
· 支持的射频技术
802.11b：直接序列扩展频谱（DSSS）
802.11a/g/n/ac：正交频分复用（OFDM）
· 支持的调制类型：
802.11b：BPSK、QPSK、CCK
802.11a/g/n/ac：BPSK 、QPSK 、16-QAM 、64-QAM 、
256-QAM、1024-QAM（专有扩展）
· 发射功率：可以按 0.5 dBm 的增量配置
· 最大（聚合，传导总量）发射功率（受当地法规要求限制）：
2.4 GHz 频段：+24 dBm（每链 18 dBm）5
5 GHz 频段：+24 dBm（每链 18 dBm）5
注：传导发射功率水平不含天线增益。对于总（EIRP）发 射功率，增加天线增益。
· 高级蜂窝网共存（ACC）最大限度地降低了蜂窝网络干扰的 影响
· 最大比合并（MRC）可提高接收装置的性能
· 循环延时 / 循环移位分集（CDD/CSD），用于改善下行链路 射频性能
· 针对 20 MHz、40 MHz、80 MHz 和 160 MHz 信道的短保 护间隔
· 空时分组编码（STBC），用于扩大范围和改进接收效果
· 低密度奇偶校验（LDPC），实现高效率纠错和提升吞吐量
· 传输波束成型（TxBF），用于提升信号的可靠性和范围
· 支持的数据速率（Mbps）：
802.11b：1, 2, 5.5, 11
802.11a/g:6, 9, 12, 18, 24, 36, 48, 54
802.11n:6.5 至 600（MCS0 至 MCS31）
802.11ac:6.5 至 1733（ MCS0 至 MCS9 ，对于
VHT20/40/80 ，NSS = 1 至 4，对于 VHT160，NSS = 1 至 2）
802.11ac:1,950 和 2,166（MCS10 和 MCS11，对于
VHT20/40/80，NSS = 1 至 4，对于 VHT160，NSS = 1 至 2）6
802.11n 高吞吐量（HT）支持：HT20/40
802.11ac 超高吞吐量（VHT）支持：VHT20/40/80/160
802.11n/ac 数据包聚合：A-MPDU、A-MSDU
Wi-Fi 天线
·AP-344：外置天线模式。两套四个 RP-SMA 天线连接器：
- 主连接器：A0 - A3，分别连接到每个相关射频的链 0 到 3
» 采用双射频模式的接入点：双频接口，无线 0（全 5 GHz） 和无线 1（2.4 GHz）双工信号
» 采用双 5 GHz 模式的接入点：来自射频 0（高 5 GHz） 的 5GHz 接口
- 次连接器：B0 - B3，分别连接到链 0 到 3
» 采用双射频模式的接入点：未使用
» 采用双 5 GHz 模式的接入点：来自射频 1（低 5 GHz） 的 5GHz 接口
- 射频接口与外置天线连接器之间的内部损失：
» 采用双射频模式的接入点：5 GHz 2.0 dB，2.4 GHz
2.0 dB
» 采用双 5 GHz 模式的接入点：对于高 5 GHz，为 2.0 dB
对于低 5 GHz，为 1.7 dB
·AP-345：内置天线模式。共有八个内置全向下倾天线
射频 1：四根交叉极化双频全向下倾天线，用于 4x4 MIMO， 每根天线的最大增益为 5.8 dBi（ 2.4 GHz ）和 5.6 dBi（
5GHz）。
» 采用双射频模式的接入点：仅用于 2.4 GHz
» 采用双 5 GHz 模式的接入点：仅用于低 5 GHz
- 射频 0：四根交叉极化 5 GHz 全向下倾天线，用于 4x4
MIMO，每根天线的最大增益为 5.5 dBi
» 采用双射频模式的接入点：仅用于全 5 GHz
» 采用双 5 GHz 模式的接入点：仅用于高 5 GHz

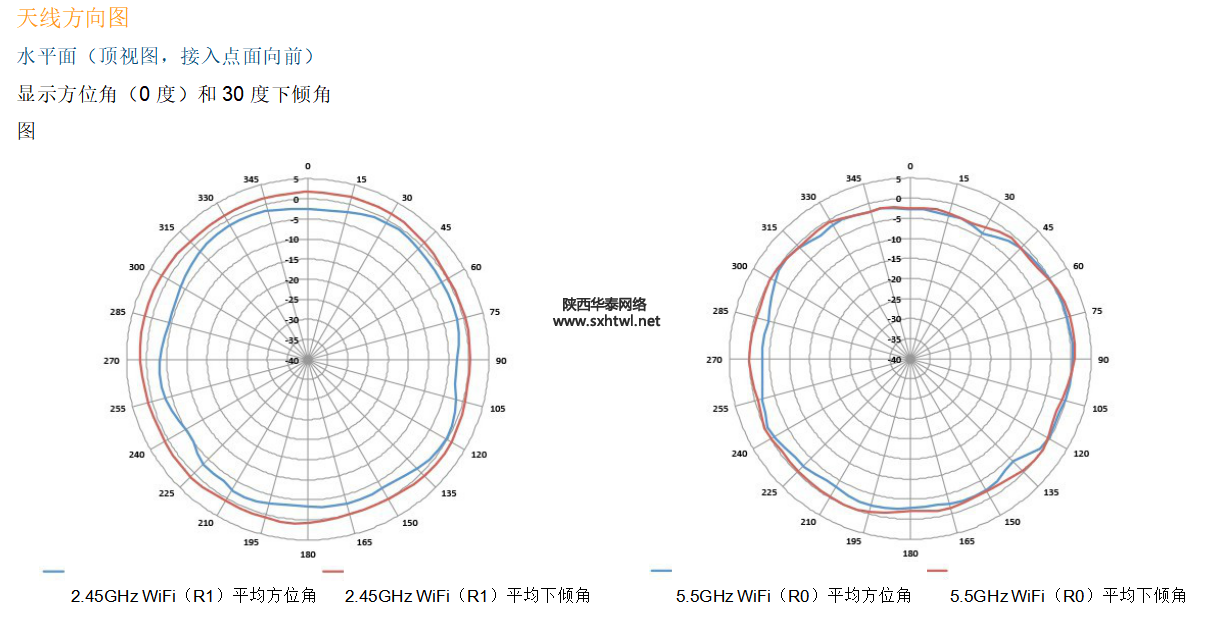

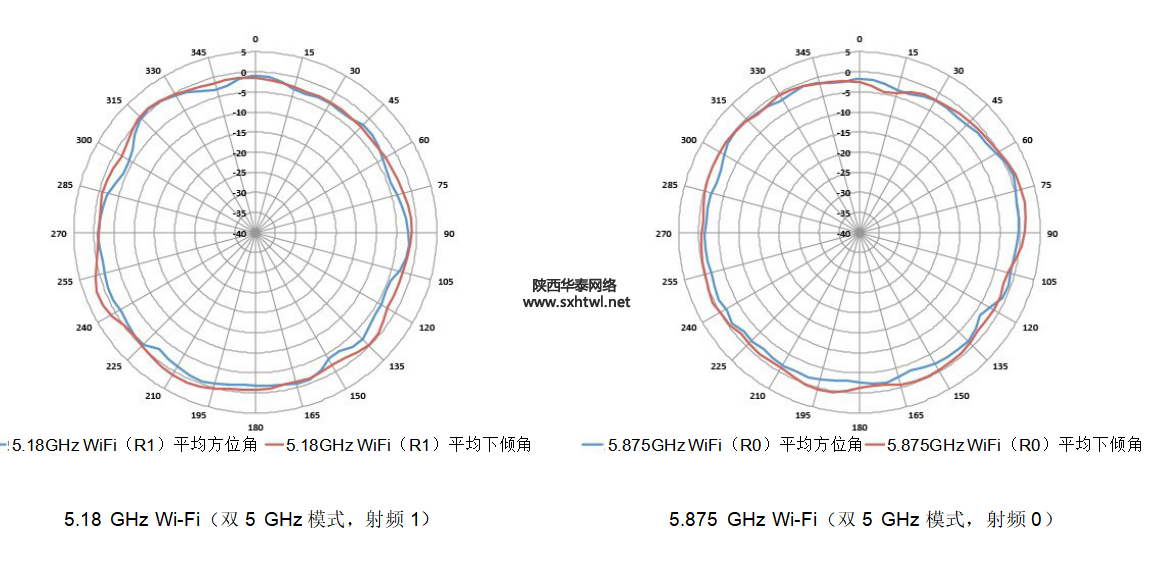

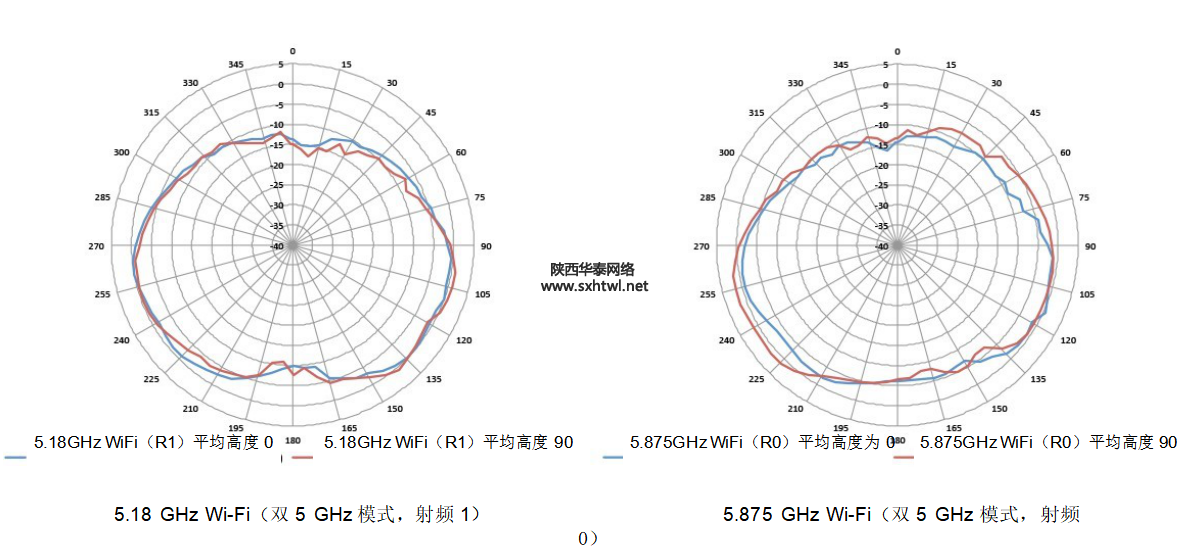

- 内置天线为接入点的水平吊顶方向优化。实现最大增益的 下倾角约为 30 度。
- 结合每个射频所有天线的模式，平均（有效）模式的最大 增益是：
» 射频 1：2.4 GHz 时为 3.1 dBi，5 GHz 时为 2.7 dBi
» 射频 0：5 GHz 时为 2.2 dBi
其他接口
· 一个 HPE 智能速率端口（RJ-45，最大协商速度 2.5 Gbps）
- 自动感知链路速度（100/1000/2500BASE-T）和 MDI/MDX
- 2.5 Gbps 速度符合 NBase-T 和 802.3bz 规范
- PoE-PD：48Vdc（标称）802.3at PoE
· 一个 10/100/1000BASE-T 以太网网络接口（RJ-45）
- 自动感知链路速度和 MDI/MDX
- PoE-PD：48Vdc（标称）802.3at PoE
· 支持两个网络端口之间的链路聚合（LACP），以实现冗余和 扩大容量
· 直流电源接口，适配长度为 9.5 毫米的 1.35/3.5 毫米中心正 极圆形插头
·USB 2.0 主机接口（A 型连接器）
· 低功耗蓝牙（BLE）射频
- 最高 4 dBm 传输功率（2 类）和 -91dBm 接收灵敏度
- 集成垂直极化全向天线，下倾角约 30 度，最大增益为 4.9 dBi
（AP-345）或 3.1 dBi（AP-344）
· 视觉指示器（三色 LED）：用于系统和射频状态
· 重置按钮：出厂重置、LED 模式控制（正常 / 关闭）
· 串行控制台接口（专有，µUSB 物理插孔）
·Kensington 安全插槽
电源和功耗
· 接入点支持直流电源和以太网供电（PoE）
· 有两个电源可用时，直流电源优先于以太网供电
· 电源单独出售
· 直流电源：标称 48Vdc，+/- 5％
· 以太网供电（PoE）：48Vdc（标称）802.3af/802.3at 标准电源
· 由直流电源供电时，接入点将实现无限制运行
· 当使用以太网供电并启用 IPM 功能时，接入点将以非限制模 式启动，但可能会根据 PoE 预算和实际功率实施限制。实施 哪些 IPM 限制以及按什么顺序实施限制均可编程。
· 当使用以太网供电并禁用 IPM 功能时，接入点将实施一些固
定的限制：
- 使用 802.3at 以太网供电电源时，USB 接口被禁用
- 使用 802.3af 以太网供电电源时，禁用 USB 接口和第二个 以太网端口（如果使用 E0，则为 E1，其余则为 E0），两个 射 频以 2x2（双射频模式下的接入点）或 1x1 模式（双 5GHz 模 式下的接入点）运行。
· 最大功耗（最坏情况下）：
- 直流供电：20.0W（双射频模式下的接入点），22.8W（双
5 GHz 模式下的接入点）
- 以太网供电（ 802.3at ）：21.9W（双射频模式下的接入 点），
25.1W（双 5 GHz 模式下的接入点）
- 以太网供电（802.3af）：13.5W
- 上述所有数值不包含外部 USB 设备。向此类设备提供全
5W 功率预算时，接入点的增量（最坏情况下）功耗最高
6W（直流）或 6.6W（以太网供电）
· 空闲模式下的最大功耗（最坏情况下）：11W（直流或以太 网供电）
安装
· 接入点附带两个（黑色）安装夹，用于连接到 9/16 英寸或
15/16 英寸丁字架下挂吊顶
· 提供有多个可选安装工具包，用于将接入点安装到各种表面， 请查看以下 “ 订购信息 ” 部分以了解详情
机械规格
· 尺寸和重量（单元，不含安装附件）：
- 22.5 厘米（长）×22.4 厘米（宽）×5.2 厘米（高）
8.9 英寸（长）×8.9 英寸（宽）×2.0 英寸（高）
- 1.05 千克或 2.31 磅
· 尺寸和重量（发运）：
- 33.9 厘米（长）×29 厘米（宽）×8.8 厘米（高）
13.3 英寸（长）×11.4 英寸（宽）×3.5 英寸（高）
- 1.65 千克或 3.63 磅
环境
· 工作环境：
- 温度：0°C 至 + 50°C（+ 32°F 至 + 122°F）
- 湿度：5％至 93％，无冷凝
· 存储和运输：
- 温度：-40°C 至 + 70°C（-40°F 至 + 158°F）
