高性能大功率运营级CPE

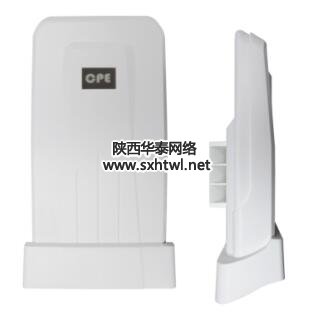

TK-5N45-27是一款高性能大功率的5G运营级CPE产品。TK-5N45-27采用535MHz主频的高性能处理器和802.11n MIMO 2x2无线射频单元，并采用2x2双极化高增益定向天线，与HB4-GA200e系列室外AP配合，是实现远距离无线接入的最具竞争力的解决方案。此外，TK-5N45-27支持长距离以太网供电(PoE)。产品符合IP65防护等级，支持-40°C ~ +70°C的环境温度，可以在恶劣的环境下正常工作。
卓越的系统功能
TK-5N45-27软件系统功能强大，性能稳定，具备用户友好的Web设备管理界面。支持桥接，路由等多种模式。支持多种认证加密方式，支持WMM和服务质量QoS，可以提供一个数据吞吐量高且安全稳定的无线网络。
丰富的应用模式
TK-5N45-27组网应用模式丰富，其中最广泛的一种，即是与HB4-GA200e系列AP配合，实现点对点（PTP）和点对多点（PTMP）的远距离无线传输。此外TK-5N45-27还能与同系列CPE产品配合，实现点对点（PTP）和点对多点（PTMP）的中距离无线传输。
主要技术特征
Ÿ 支持WEP，WPA，WPA2等多种无线安全机制，并可加入私有协议彻底杜绝空口非法接入和截获数据。
Ÿ 与寰创AP配合，支持动态信道管理和动态功率控制，抗干扰能力强。
Ÿ 与寰创AP配合，高效无线资源管理和QoS保证机制，保证上网高峰网络质量。
Ÿ 2*2 CPE配置双极化定向天线大幅增加覆盖范围，最远超过3公里。
Ÿ 主芯片采用Atheros芯片，性能明显优于同类CPE产品。
Ÿ 超宽工作温度：-40℃～70℃，可真正满足室外型CPE产品要求。
Ÿ 支持远程维护功能，大幅提升CPE可维护性，降低CPE维护成本。
特性
技术参数
基本参数 | |||||
设备接口 | Ÿ 10M/100M自适应以太网口x1 , RJ45 | ||||
按键 | Ÿ Default键×1 | ||||
指示灯 | Ÿ SIGNAL Ÿ RUN | ||||
系统配置 | Ÿ CPU 主频560MHz Ÿ 内存容量32MB Ÿ Flash 8MB | ||||
无线模块 | Ÿ 802.11a/n MIMO 2*2（300Mbps） | ||||
工作频段 | Ÿ 5.745~5.825GHz，5个非重叠信道 | ||||
信道宽度 | Ÿ 20/40 MHz | ||||
调制方式 | Ÿ 802.11 a/n: OFDM | ||||
数据速率 | Ÿ 802.11n: Ø HT20:6.5, 13, 19.5, 26, 39, 52, Ø HT40:13.5,27,40.5,54,81,108,121.5, Ÿ 802.11 a: 6, 9, 12, 18, 24, 36, 48, 54 Mbps | ||||
功能参数 | |||||
组网方式 | Ÿ 点对点通信（PTP） Ÿ 点对多点通信（PTMP） | ||||
无线安全 | Ÿ WPA-Personal/Enterprise Ÿ WPA2-Personal/Enterprise Ÿ WEP 64/128-bit Encryption | ||||
网络协议 | Ÿ IEEE802.1Q VLAN Ÿ IEEE802.1p priority queue Ÿ IPV4 Ÿ DHCP Ÿ IGMP proxy Ÿ SNMP Ÿ SNTP | ||||
工作方式 | Ÿ STA Ÿ WDS | ||||
运行模式 | Ÿ 桥接 Ÿ 路由 | ||||
硬件参数 | |||||
尺寸 | Ÿ 273mm×137mm×76 mm | ||||
重量 | Ÿ 0.47Kg | ||||
供电 | Ÿ PoE供电：24V DC/0.75A | ||||
功耗 | Ÿ ≤12W | ||||
天线 | Ÿ 内置双极化MIMO 2*2定向天线 | ||||
增益 | Ÿ 12dBi | ||||
极化 | Ÿ 垂直/水平双极化 | ||||
天线角度 | Ÿ 水平波瓣：45° Ÿ 垂直波瓣：15° | ||||
平均无故障时间 (MTBF) | Ÿ >80,000 小时 | ||||
温度 | Ÿ 工作温度：-40℃～70℃ | ||||
湿度 | Ÿ 工作湿度：5%～95% （非凝结） | ||||
防护等级 | Ÿ IP66 | ||||
认证 | Ÿ CCCi Ÿ 无线电发射设备型号核准证 | ||||
射频指标 | |||||
WLAN 标准 | 速率 | 发射功率（dBm） | 误差范围（dBm） | 接收灵敏度（dBm） | |
802.11a | 6 Mbps | 27 | +/-2 | ≤-92 | |
9 Mbps | 27 | +/-2 | ≤-91 | ||
12 Mbps | 27 | +/-2 | ≤-88 | ||
18 Mbps | 27 | +/-2 | ≤-86 | ||
24 Mbps | 27 | +/-2 | ≤-83 | ||
36 Mbps | 24 | +/-2 | ≤-79 | ||
48 Mbps | 24 | +/-2 | ≤-74 | ||
54 Mbps | 24 | +/-2 | ≤-73 | ||
802.11n HT20 | MCS0/8 | 27 | +/-2 | ≤-86 | |
MCS1/9 | 27 | +/-2 | ≤-83 | ||
MCS2/10 | 27 | +/-2 | ≤-81 | ||
MCS3/11 | 27 | +/-2 | ≤-78 | ||
MCS4/12 | 24 | +/-2 | ≤-74 | ||
MCS5/13 | 24 | +/-2 | ≤-70 | ||
MCS6/14 | 24 | +/-2 | ≤-69 | ||
MCS7/15 | 24 | +/-2 | ≤-68 | ||
802.11n HT40 | MCS0/8 | 27 | +/-2 | ≤-83 | |
MCS1/9 | 27 | +/-2 | ≤-80 | ||
MCS2/10 | 27 | +/-2 | ≤-78 | ||
MCS3/11 | 27 | +/-2 | ≤-75 | ||
MCS4/12 | 24 | +/-2 | ≤-71 | ||
MCS5/13 | 24 | +/-2 | ≤-67 | ||
MCS6/14 | 24 | +/-2 | ≤-66 | ||
MCS7/15 | 24 | +/-2 | ≤-65 | ||
