LigoPTP MIMO
LigoPTP MIMO

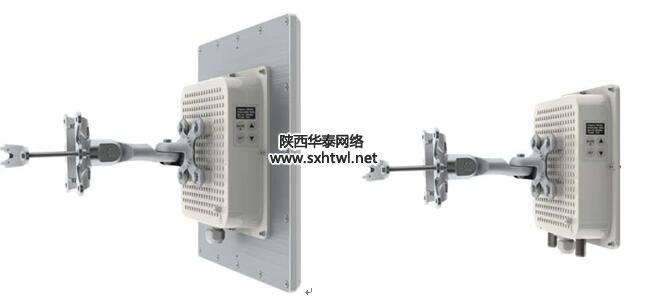

LigoWave隆重推出免许可频段高容量远距离的LigoPTP MIMO系列点对点无线网桥产品：LigoPTP 5-23/5-N MIMO。该系列产品 开创性的应用2×2 MIMO技术，实现TCP吞吐量高达180 Mbps（90 Mbps全双工），并具备强大的PPS数据包处理能力。
LigoPTP MIMO 系列产品可适用于电信级的点对点网络应用，是专线接入或回程应用（包括VOIP及其他小数据包传输应用） 的理想设备。该系列产品通过将灵活的信道带宽（20或40MHz）和业界领先的 W-Jet 专有协议相结合，达到 7.5 bit/Hz 的极高 频谱利用率。产品配备内置双极化天线（LigoPTP 5-23）或 2个N型接头(LigoPTP 5-N），坚固耐用的铸铝外壳达到IP-67防护等 级。
LigoPTP 5-23/5-N MIMO 产品融合了一系列先进的软件机制，可为高吞吐量远距离的链路应用提供最佳的点对点连接性 能。LigoWave 专有的点对点通信机制利用动态时分双工（TDD）技术为所需的传输方向动态分配带宽，从而提高链路效率，并显 著降低传输距离对链路吞吐量的影响。
LigoWave 点对点产品还采用了选择性重传 ARQ 技术，增强纠错能力，优化数据流量，使得设备在大带宽、远距离甚至存在 干扰的情况下仍然能够达到非常高的吞吐量。
LigoPTP 5-23/5-N MIMO 产品与LigoWave提供的在线链接计算器 LinkCalcTM 和集中管理软件WNMS兼容，可进行运营级的网 络规划和管理。
产品特点
•5 GHz 点对点网桥，专线接入、数据回程、专用网络的理想设备
•支持PoE供电
•灵活调整信道中心点频和信道带宽（20/40 MHz）
•先进的安全技术
•无线传输速率最高达 300Mbps
•全面的管理功能
•实际 TCP 吞吐量最高达 180 Mbps Web 图形界面
•先进的 W-jet 专有无线协议 通过 SSH 的命令行管理
•强大的 PPS 数据包处理能力，是 VOIP 回程应用的理想设备 WNMS 集中管理
•低数据包延迟（2ms） 支持 SNMP V1/2/3: 802.1, 802.1x, MIBII
•高频谱利用率（7.5 bit/Hz） 支持系统日志
•支持 ARQ（选择性重传），实现超高吞吐量 兼容 LigoWave 链路计算器 LinkCalc™
•动态时分双工，按需实时分配带宽 实时告警
•集成双极化天线（LigoPTP 5-23）或
•可适应多种安装场景的专业安装组件 通过N型接头连接外置天线（LigoPTP 5-N）
•配备 OLED 液晶显示屏和校准蜂鸣器
•IP-67 防护等级
LigoWave 链接计算器是一个在线链路规划工具.该链 路计算器能够根据地理信息、设备安装距离、天线高度和增 益、发射功率等相关参数计算预期的链路性能，帮助用户选 择适合的 LigoWave 产品。另外，用户也可使用其他厂商 设备参数进行自定义计算，从而使 LigoWave 链路计算器 成为通用的链路规划工具。与此同时，该工具为免费提供， 仅需用户注册即可轻松访问和使用。每个用户都能创建和保 存一个链路数据库，还可下载 PDF 报告（包括所有用户所 需的链路信息），并在评估进程中在线发布一个超级链接以 展示给其他人员。
概要
•方便、快捷的规划
•免费在线应用程序，适用于任何无线设备
•集成Google地图
•允许在线存储、下载与发布链路计算数据
•可下载PDF报告，供施工现场的设备安装团队使用
产品参数
| 天线规格 | |
| 无线技术 | W-Jet专有协议，2x2 MIMO 工作模式点对点 |
| 无线频段 | 5.15－5.85 GHz 信道带宽 20, 40 MHz 最高发射功率 2路×23 dBm |
| 调制方式 | BPSK, QPSK, 16QAM, 64QAM |
| 接收灵敏度 | 根据不同调制模式和信道带宽在-94到-72 dBm之间变化 纠错方式 FEC, 选择性ARQ |
| 双工模式 | 动态时分双工 |
| 天线 | |
| 类型 | 内置定向平板天线(LigoPTP 5-23 MIMO）或 2个N型接头(LigoPTP 5-MIMO） 极化方式 双极化(LigoPTP 5-23 MIMO） |
| 增益（垂直/水平） | 23/23 dBi（LigoPTP 5-23 MIMO） |
| 3dB波瓣宽度（垂直/水平） | 8/8 度（LigoPTP 5-23 MIMO） |
| 数据接口 | |
| 物理接口 | 10/100 Base-T |
| 协议 | 以太网 IEEE 802.3 接头类型 RJ45 |
| 浪涌保护 | 内置 |
| 链路性能 | |
| TCP吞吐量 | 180 Mbps合计（90 Mbps全双工） 最高数据包处理速度 35,000 包/秒 |
| 数据包延迟 | 2 毫秒（64 字节数据包） 推荐链路距离 最高 25 公里 |
| 安全 | |
| 数据加密 | 硬件AES（高级加密标准） |
| 物理特性 | |
| 尺寸（LigoPTP 5-23 MIMO） | 9 - 48 V 直流, PoE |
| 尺寸（LigoPTP 5-N MIMO） | 宽 218 毫米, 高 218 毫米, 深 70 毫米 |
| 重量（LigoPTP 5-23 MIMO） | 3.3 公斤（包括安装组件） |
| 重量（LigoPTP 5-N MIMO） | 2 公斤（包括安装组件） |
| 电源输入 | 9 - 48 V 直流, PoE |
| 设备电源 | 100 - 240 V 交流电源适配器 耗电量15 W |
| 环境 | |
| 工作温度 | ‘-20°C ～ +60°C 工作湿度0 ～ 90 %（非凝露） |
| 管理 | |
| 安装辅助 | OLED屏幕显示和蜂鸣器提示 |
| 系统配置界面 | 用户友好WEB图形界面, SSH CLI, SNMP v1/2c/3, 中央远程控制管理系统 |
| 法规 | |
| 认证 | 符合FCC/IC/CE/RoHS标准 防护等级IP-67 |
